應用

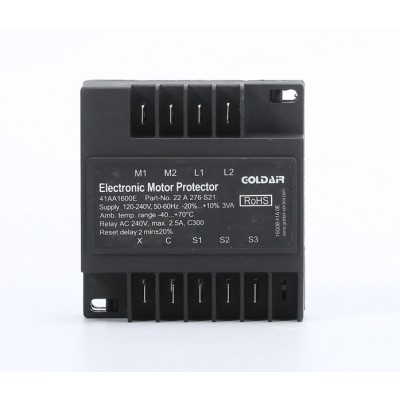

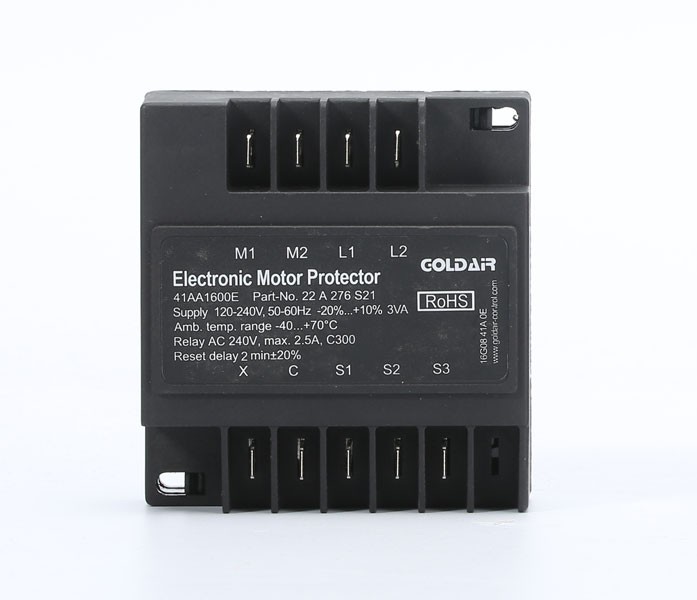

41AA1600E壓縮機保護模塊可用于谷輪壓縮機及頓漢布什等品牌。

主要監測電機繞組溫度故障。

功能描述

與PTC溫度傳感器配合使用,可用于各種需要保護的電機。

* 可以并聯3組PTC熱敏電阻監測，如果監測到任一組PTC電阻成高阻狀態，電機保護器繼電器開關斷開，當溫度冷卻下降至其低于復位阻值3.25KΩ后并且2分鐘間隔時間到，繼電器繼續動作。

* 通過短接X與C端子，延時功能自動解除。

* 傳感器輸入電路和電壓檢測電路完全獨立隔離。

* 此保護模塊不適用于變頻器側。

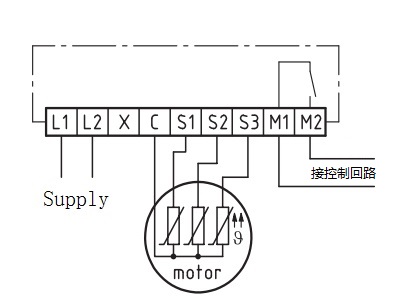

線路參考圖
