應用

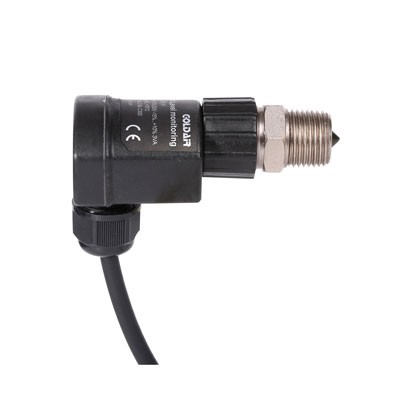

OLC-K1光電油位開關是非接觸式的油位監測器，此監控功能的實現是通過安裝在壓縮機上的油位測量棱鏡組件以及可拆卸式光電探測裝置部件共同完成。無需拆卸油位測量棱鏡組件，便可自由更換其探測裝置，因此不會影響系統的密封性。

光電油位開關在接通供電電壓約3秒鐘后繼電器吸合。在壓縮機運行(D1點得電)90秒后開始檢測油位，當油位過低時，光電油位開關輸出干接點延遲5S后斷開并鎖定，紅色LED燈持續點亮。故障消除后斷電3秒以上再重新上電，可恢復運行。

其輸出干接點可直接接入控制電路中。 該光電油位開關的光學自監控裝置提高了工作安全性。并且自動檢測供電電源的匹配性，當有內部故障、裝配錯誤或者電源過低時，控制器的輸出觸點斷開并鎖定，紅色LED燈閃爍。

LED燈閃爍代碼

• LED燈閃爍(10次/秒)：內部錯誤、電源電壓低、裝配異常。
• LED燈長亮：油位過低。
• LED滅：油位正常、內部正常、電源正常

安裝連接說明

依實際的應用保證棱鏡安裝處的密封。安裝前須檢查該產品 (尤其是玻璃)的清潔度。安裝后檢查其密封性。光電探測裝置安裝時必須先向棱鏡壓緊并同時旋合，最大扭矩不超過10NM,保證與棱鏡精密旋合，

注意：電纜接口朝下。依接線圖進行電氣連接。

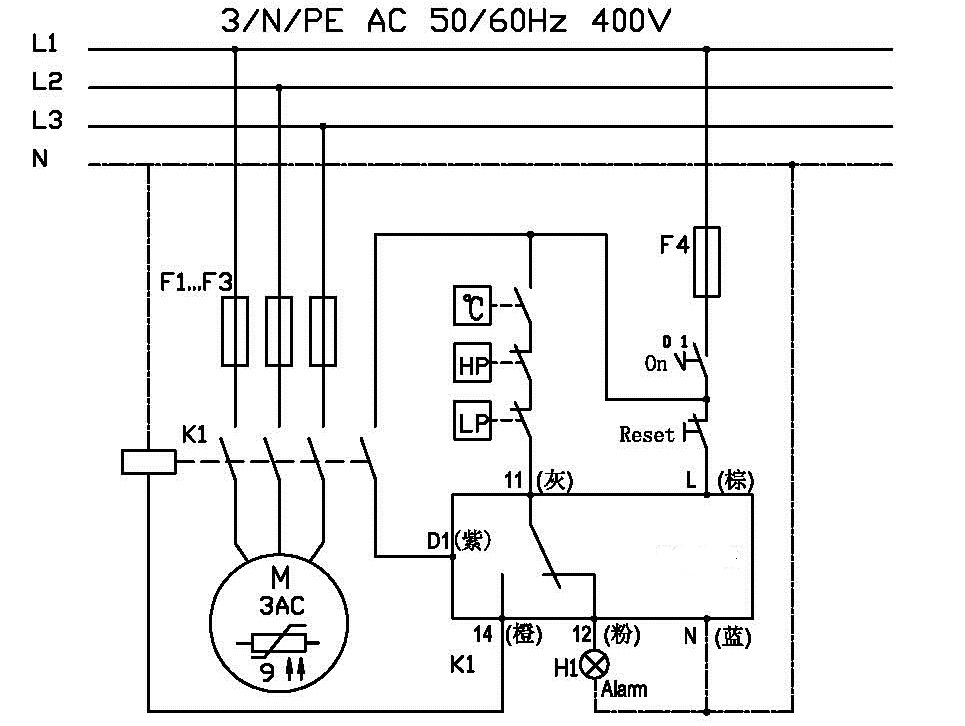

接線示意圖
