簡介

監測制冷壓縮機里油的高低壓壓差值，單點監視;

可替代原始傳統使用的高/低壓毛細管機械式油壓差開關。

功能描述

監測制冷壓縮機內冷凍油的高/低壓差，當油壓差不在額定范圍值內時，并經過設置的時間延遲后，輸出繼電器被觸發斷開，起到保護作用。

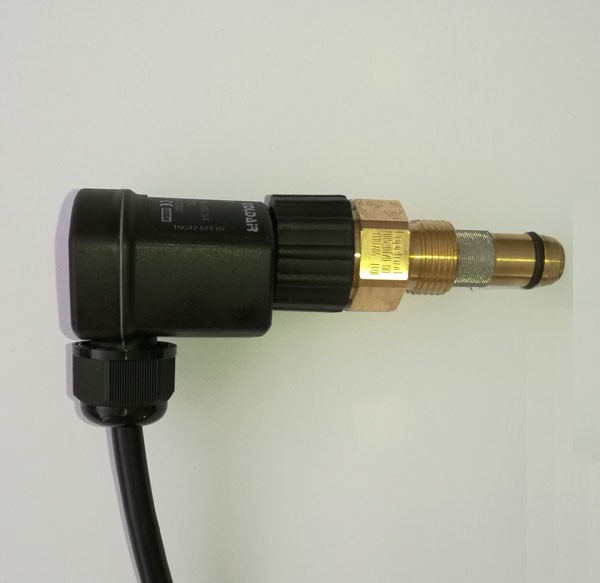

OPS2油壓差傳感器由機械部件和壓差控制器組成，其壓差控制器可以單獨拆卸。OPS2油壓差傳感器的機械部件被直接旋入泵殼里，其內部的通道與泵內的高/低壓側相連通。

通電后，會首先進行自檢測。若供電、安裝或產品異常，則紅色LED燈會以10HZ的頻率閃爍，且自檢測功能在工作時始終處于激活狀態。

在正常工作過程中(壓縮機運行中)，一旦檢測到壓差過低，并且已持續120S，壓差控制器輸出繼電器報警信號并自鎖，紅色LED燈常亮，壓縮機被保護性停機。如果在延時時間內，油壓差值等于或超過了額定值，紅色LED燈即熄滅，輸出繼電器保持閉合狀態，延時的計時被復位清零。

OPS2油壓差傳感器的特別之處在于：可監測很短時間周期內油壓差值過低的狀況—即油壓差值的異常波動，其內置的微處理器會對此狀況進行時間累計的積分計算，一旦累計時間達到了設定值，則同樣對壓縮機進行保護性停機。

LED燈閃爍代碼

LED燈閃爍(10次/秒)：內部錯誤、電源電壓低、裝配異常。

LED燈長亮：壓差低。

LED滅: 壓差正常、內部正常。

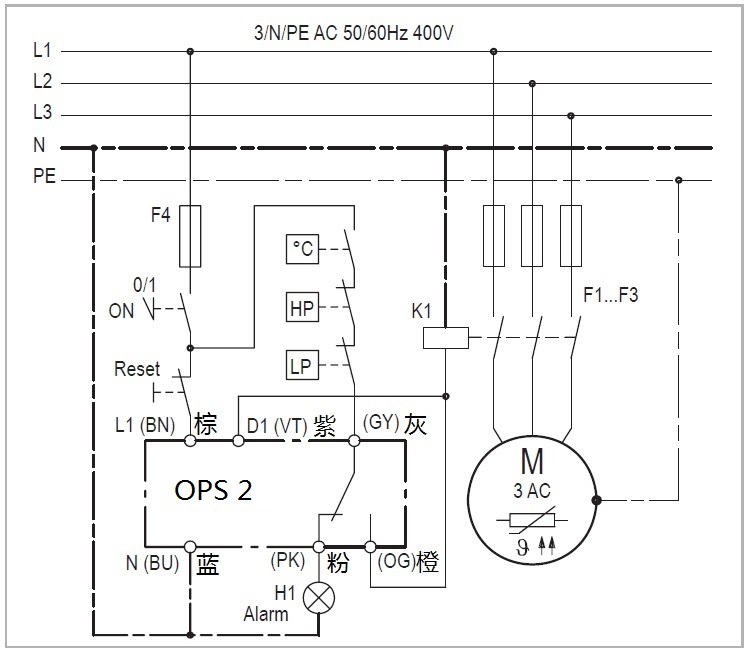

接線示意圖
