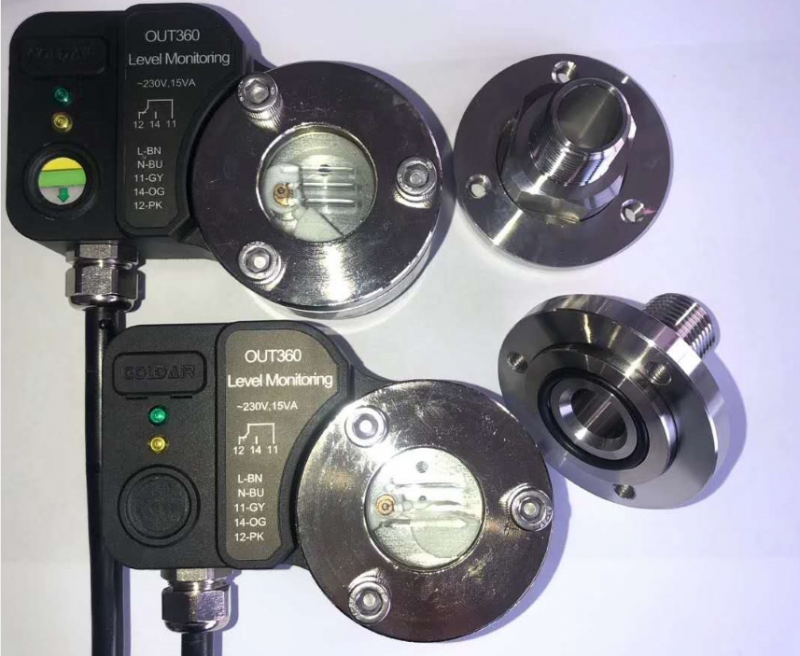

OUT360-D1-D2油(液)位監視器
|
供電電壓 |
AC 50/60HZ 230V+10%-20% 15VA |
|
|
環境/儲存溫度 |
-30...+60℃ |
|
|
濕度 |
10…95%, 無凝露 |
|
|
介質溫度 |
Max.+100℃, Max.+120℃(<720h) |
|
|
工作/測試壓力 |
60bar/69bar |
|
|
輸出繼電器(SPDT) |
AC15：3A,250VAC DC12：5A,24VDC |
|
|
連接電纜 長度 |
5芯AWG 20#顏色編碼 L=2米 |
|
|
IP等級(EN 60529) |
IP65 |
|
|
材料 |
鋁合金；PA6/PA66+GF |
|
|
油介質 |
標準礦物和酯油，不含添加劑 |
|
|
制冷劑介質 |
HFC,HCFC,CO2 |
|
|
安裝位置 |
水平安裝±1° |
|
|
重量 |
約1kg （含適配器） |
|
|
訂貨號 |
OUT360-D1 18G15 360 D1 |
|
- 產品描述
- 文檔下載
- 在線詢價
應用
OUT360-D1/D2油位監視器利用擺臂原理監測油位,把實際的油位通過高精度霍爾傳感器反饋給微處理器，運算后控制繼電器干接點輸出。
OUT360-D1油位監視器用于油位過低保護-用于油分、儲液桶
OUT360-D1在接通電源后繼電器吸合，綠色LED點亮。當油位低于視鏡的中心線(45%)時，黃色LDE點亮，延時10秒后，繼電器斷開并綠色LED滅;當油位恢復后(高于50%)，黃色LED燈熄滅，繼電延時3S后再次吸合，并綠色LED點亮。其輸出干接點可直接接入控制電路中。
OUT360-D2液位監視器用于液位過高保護-用于儲液桶、氣分
OUT360-D2在接通電源后繼電器吸合，綠色LED點亮。當液位高于視鏡的中心線(55%)時，黃色LDE點亮，延時10秒后，繼電器斷開并綠色LED滅;當液位恢復后(低于50%)，黃色LED燈熄滅，繼電延時3S后再次吸合，并綠色LED點亮。其輸出干接點可直接接入控制電路中。
