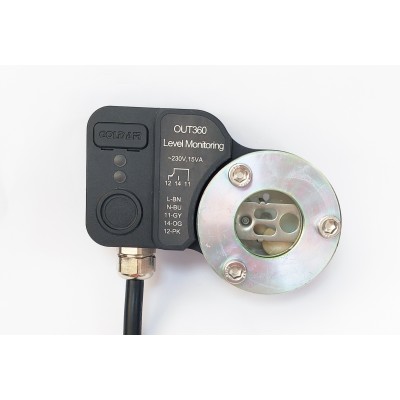

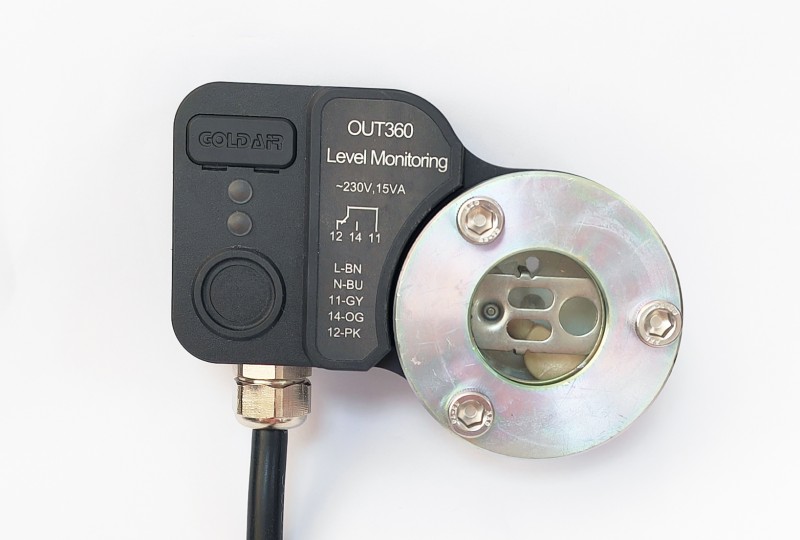

壓縮機油位監視器 OUT360-K1
訂貨號 18G15 360 K1
|
供電電壓 |
AC 50/60HZ 230V+10%-20%15VA |
|
|
環境/儲存溫度 |
-30...+60℃ |
|
|
濕度 |
10…95%, 無凝露 |
|
|
介質溫度 |
Max.+100℃, Max.+120℃(<720h) |
|
|
報警油位 |
低于油視鏡的25%±5% |
|
|
恢復回差 |
8%±3% |
|
|
報警延時 |
90秒±10秒 |
|
|
工作/測試壓力 |
60bar/69bar |
|
|
輸出繼電器(SPDT) |
AC15：3A,250VAC；DC12：5A,24VDC |
|
|
連接電纜 長度 |
5芯AWG 20#顏色編碼 L=1米 |
|
|
保護等級(EN 60529) |
IP65 |
|
|
材料 |
鋁合金；PA6/PA66+GF |
|
|
油介質 |
標準礦物和酯油，不含添加劑 |
|
|
制冷劑介質 |
HFC,HCFC,CO2 |
|
|
安裝位置 |
水平安裝±1° |
|
|
重量 |
約0.8kg （含3-/4孔法蘭） |
|
- 產品描述
- 文檔下載
- 在線詢價
應用
OUT360-K1油位監視器適用于：飛濺式潤滑半封閉活塞壓縮機、渦旋式壓縮機、內置油分螺桿壓縮機。當壓縮機油箱內的油位過低時進行延時保護。
OUT360-K1安裝在壓縮機油視鏡處或低位保護監視點，利用擺臂原理監測油位,把實際的油位通過高精度霍爾傳感器反饋給微處理器，運算后控制繼電器干接點輸出。
接通電源后繼電器吸合，綠色LED點亮。當油位低于油視鏡的1/4(可見部位的25%)時，黃色LDE點亮，延時90秒±10秒后，繼電器斷開并綠色LED滅;當油位恢復后，黃色LED燈熄滅，繼電延時3S后再次吸合，并綠色LED點亮。其輸出干接點可直接接入控制電路中。
