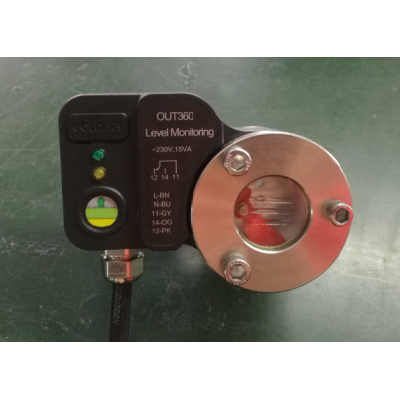

液位監視器 OUT360-T1/T2
|
供電電壓 |
AC 50/60HZ 230V+10%-20% 15VA |
|
|
環境/儲存溫度 |
-30...+60℃ |
|
|
介質溫度 |
-40℃…+80℃，Min.-50℃(<720h) |
|
|
工作/測試壓力 |
60bar/69bar |
|
|
輸出繼電器(SPDT) |
AC15：3A,250VAC DC12：5A,24VDC |
|
|
連接電纜 長度 |
5芯,AWG 20#顏色編碼 L=2米 |
|
|
IP等級(EN 60529) |
IP65 |
|
|
材料 |
鋁合金；PA6/PA66+GF |
|
|
制冷劑介質 |
HFC,HCFC,CO2 |
|
|
安裝位置 |
水平安裝±1° |
|
|
重量 |
約1kg （含適配器） |
|
|
訂貨號 |
OUT360-T1 18G15 360 T1 |
|
- 產品描述
- 文檔下載
- 在線詢價
OUT360-T1/T2液位監視器是專為低壓循環桶使用的液位控制器，利用擺臂原理監測液位,把實際的液位通過高精度霍爾傳感器反饋給微處理器，運算后控制繼電器干接點輸出。
OUT360-T1液位監視器用于液位過低保護，或控制循環泵運行
OUT360-T1在接通電源后繼電器吸合，綠色LED點亮。當油位低于視鏡的中心線(45%)時，黃色LDE點亮，延時10秒后，繼電器斷開并綠色LED滅;當油位恢復后(高于50%)，黃色LED燈熄滅，繼電延時3S后再次吸合，并綠色LED點亮。其輸出干接點可直接接入保護控制電路或者循環泵控制。
OUT360-T2液位監視器用于液位過高保護
OUT360-T2在接通電源后繼電器吸合，綠色LED點亮。當液位高于視鏡的中心線(55%)時，黃色LDE點亮，延時10秒后，繼電器斷開并綠色LED滅;當液位恢復后(低于50%)，黃色LED燈熄滅，繼電延時3S后再次吸合，并綠色LED點亮。其輸出干接點可直接接入保護控制電路中。
