應用

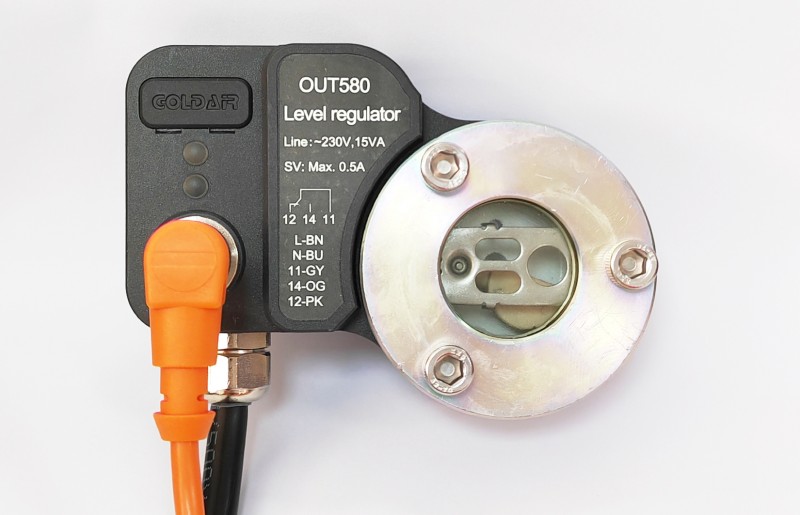

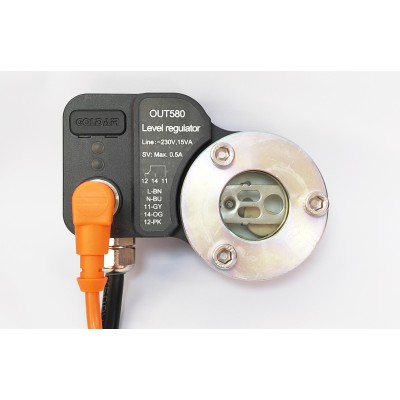

OUT580-H1/H2液位調節器利用擺臂原理監測液位,把實際的液位通過高精度霍爾傳感器反饋給微處理器，液位調節器內設二個整定值，分別為電磁閥動作液位與報警液位，到達動作液位時延時10秒后輸出電壓開啟電磁閥;到達報警值時立即開啟電磁閥并延時報警。其輸出干接點可直接接入控制電路中。

OUT580-H1液位調節器用于液位過低調節及保護

-用于內置油分螺桿機并聯時的油位調節

OUT580-H1在接通電源后保護繼電器吸合，綠色LED點亮。當油位低于視鏡的中心線(45%)時，延時10秒后，輸出電壓開啟外置電磁閥補油，同時下部黃色LDE點亮;油位回升到50%時，關閉電磁閥停止補油，同時下部黃色LDE滅，若在延時期間油位快速下降到視鏡的30%時，上部LED指示燈變?yōu)槌壬?，同時立即開啟電磁閥及延時90秒計時啟動，延時時間到報警繼電器斷開，上部橙色指示燈變成紅色。

當油位恢復后(高于35%)，退出報警延時，繼電器再次吸合，并上部LED變?yōu)榫G色。

OUT580-H2液位調節器用于液位過高調節及保護

-用于高壓儲液桶、氣液分離器液位過高限制及保護

OUT580-H2在接通電源后保護繼電器吸合，綠色LED點亮。當液位高于視鏡的中心線(55%)時，延時10秒后，輸出電壓開啟外置電磁閥(該電磁閥可以作為排液或者熱氣旁通用)，同時下部黃色LDE點亮;液位下降到50%時，關閉電磁閥停止排液或者熱氣旁通，同時下部黃色LDE滅，若在延時期間液位快速上升到視鏡的70%時，上部LED指示燈變?yōu)槌壬瑫r立即開啟電磁閥及延時90秒計時啟動，延時時間到報警繼電器斷開，上部橙色指示燈變成紅色。

當液位恢復后(低于65%)，退出報警延時，繼電器再次吸合，并上部LED變?yōu)榫G色。
