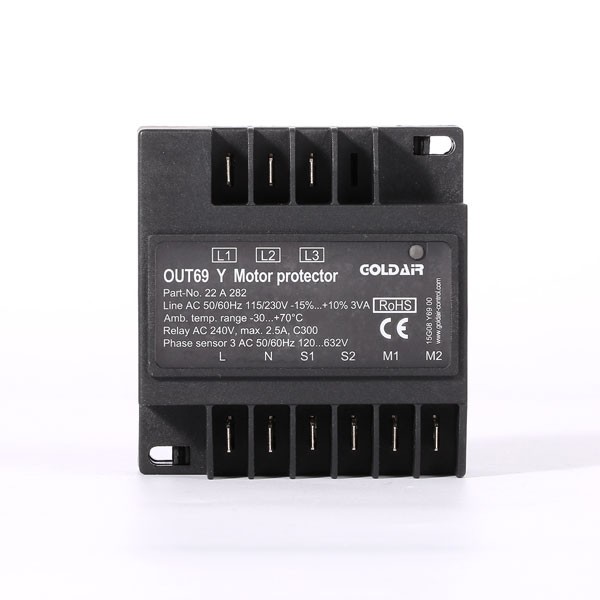

OUT69 Y 電機保護模塊
電源電壓 訂購編號
AC 208-240V ±15% 15G08 Y69 01
AC 115-230V -15…+10% 15G08 Y69 00
技術參數
* 環境溫度：-30...+70℃
* 溫度測量回路(類型: PTC):
-Rtrip 4.50 KΩ±20% / -Rreset 2.75 KΩ±20%
* 輸出繼電器: 1SPDT
Max AC 240V 2.5A , C300 ; Min. AC/DC>24V, >20mA
* 監測功能: 缺相、相序；故障時鎖定
* 監測電壓: 3 AC 50-60Hz 120-632V
* 尺寸: 76.5*81.5*34.5 (mm)
* 重量: 約200g
- 產品描述
- 文檔下載
- 在線詢價
簡介
OUT69 Y電機保護模塊是一款專為螺桿壓縮機保護而設計的一款微型控制器。
主要監測電機繞組溫度、電源相序以及缺相故障。
可用于漢鐘|丹佛斯|萊富康|復盛等壓縮機。
功能描述
與PTC溫度傳感器配合使用,可用于各種需要保護的電機。
* 可以監測電機內1-9個串聯的PTC熱敏電阻值，如果監測到一個或多個PTC電阻成高阻狀態，電機保護器繼電器開關斷開，當溫度冷卻下降至其低于復位阻值2.75KΩ后并且5分鐘間隔時間到后，繼電器繼續動作。24小時內，如第二次檢測到PTC故障，則復位間隔時間為60分鐘，如第三次檢測到PTC故障，則繼電器斷開并鎖定。如檢測到馬達堵轉，繼電器斷開并鎖定.
* 通電后10S內，如檢測到電機電源相序或缺相故障，繼電器斷開并鎖定.電機停止后，20S后自動再次監測電源電壓。
* 雙色指示燈(紅/綠)指示電機保護器和壓縮機工作狀態.
* LED燈指示
-綠燈長亮代表保護器已正常工作;
-紅色燈閃動，代表故障已發生。

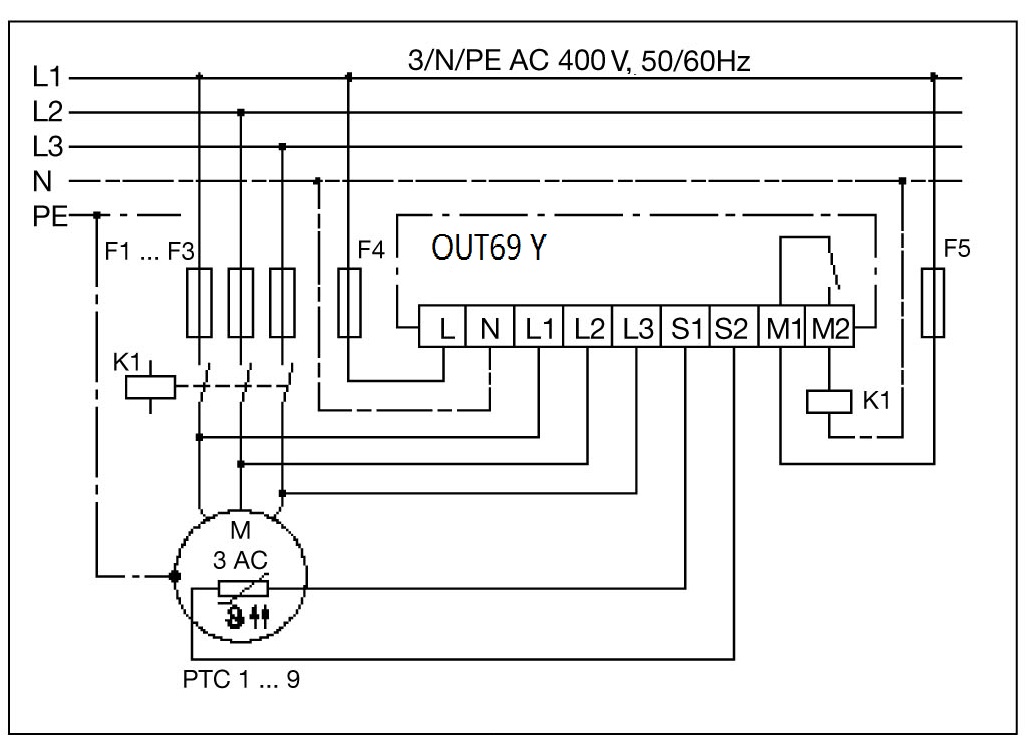

接線示意圖
