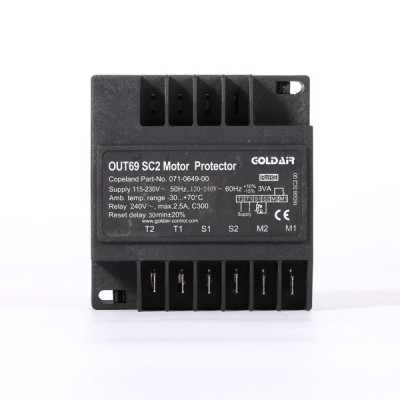

OUT69 SC2 電機保護模塊
比澤爾編號 電源電壓 訂購編號
071-0649-00 AC 115-230/120-240V 16G08 SC2 00
071-0649-01 AC 24V 16G08 SC2 01
技術數據
- 環境溫度：-30…+70°C
- 溫度測量(類型): 1-9 PTC
- 溫度測量回路:
Rtrip: 4.5k? ±20% 、 Rreset: 2.75k? ±20%
- 輸出繼電器:1SPDT， AC 240V 2.5A C300 AC/DC 24V 20mA
- 復位延時: 30min±20%
- 機械壽命: 約1百萬次
- 尺寸: 76.5x81.5x34.5(mm)
- 產品描述
- 文檔下載
- 在線詢價
應用
OUT69 SC2 電機保護模塊是為谷輪壓縮機保護而設計的一款微型控制器。
主要監測電機繞組溫度故障。
功能描述
與PTC溫度傳感器配合使用,可用于各種需要保護的電機。
* 可以監測電機內1-9個串聯的PTC熱敏電阻值，如果監測到一個或多個PTC電阻成高阻狀態，電機保護器繼電器開關斷開，當溫度冷卻下降至其低于復位阻值2.75KΩ后并且30分鐘間隔時間到后，繼電器繼續動作。
* 電源斷電5S以上鎖定功能自動解除。
* 傳感器輸入電路和電壓檢測電路完全獨立隔離。
* 此保護模塊不適用于變頻器側。
接線示意圖
*
