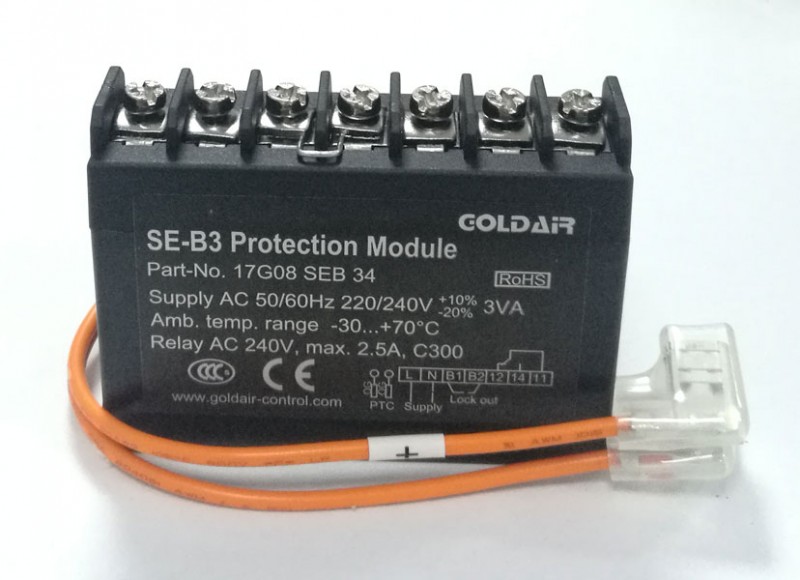

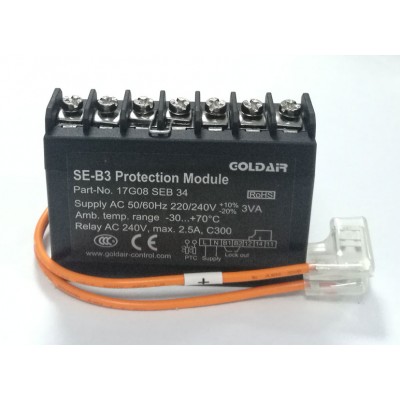

SE-B3 壓縮機保護模塊
電源電壓 訂購編號
AC 220/240V ±15% 17G08 SEB 34
技術數據
* 環境溫度：-30...+70℃
* 測量回路(類型: PTC)
-R動作 : 4.50 KΩ±10%、 -R復位: 2.75 KΩ±10%
* 輸出繼電器：1SPDT
*PTC引線長200mm
*低電壓保護：低于180V保護
* 機械壽命：約一百萬次
* 防護等級：IP00
* 尺寸: 50x33x68 (mm)
* 重量: 約200g
- 產品描述
- 文檔下載
- 在線詢價
簡介
可用于各種電機的監測;
監測制冷系統中壓縮機電機繞組及供電電壓。
功能描述
SE-B3 (橙色線)測量電路的輸入端可以連接多達9個具有不同響應溫度符合 DIN 44081/082的 PTC傳感器。一個 SE-B3可以監測多個被測區域。如果監測到一個或多個區域內PTC阻值超過各自響應的阻值至高阻狀態，壓縮機保護模塊繼電器釋放動作，關閉接觸器。當電機冷卻后并且電子鎖定功能解除后，則自動重啟監測。電子鎖保護裝置安裝在保護模塊的B1-B2端?？梢酝ㄟ^拆除B1-B2的連接線解除鎖定功能，無電子鎖功能下的應用電機冷卻后設備可反復自執行監測動作。此開關電路為閉環電路原理，即一旦傳感器或電路故障，繼電器復位并關閉。
橙色引線：如用于流量開關檢測保護用，須注意極性!
